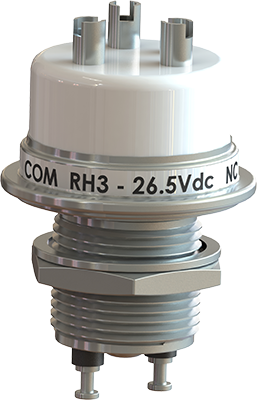

RH3 High Voltage relays 3.5kV Change Over (CO)

Voltage Rating:3.5kV Current Rating:18A Contact Form:C = Single Pole Double Throw Contact Arrangement:SPDT Application:Make/Break Load Switching RH3 series high voltage relays are a variant of the RH1, featuring the same ultra-compact capsule style form factor and 3.5kV voltage rating but with molybdenum/tungsten contacts for enhanced make and break load switching. While the RH3 series offers improved performance in switching, it has a higher contact resistance compared to the RH1, resulting in a reduced 18 amp continuous current carry rating. The Single Pole Double Throw (SPDT) configuration provides design flexibility by incorporating both Normally Open (NO) and Normally Closed (NC) contact sets within a single relay. Continuity transfers between the contact sets when the coil is powered on or off.

Manufacturer

Rincon Power

Coil Voltage

12VDC; 26,5VDC

Contacts

SPDT

Max current

18A

Max system voltage

3,5kV

Mechanical cycles

2.000.000

Product sheet

rh3-series-datasheet.pdf

Rincon Power

Rincon Power.png

Rincon Power on yhdysvaltalainen korkeatehoisten sähkökomponenttien valmistaja, joka palvelee sähköistettyjä ja vaativia käyttöympäristöjä. Yritys on erikoistunut ilmatiiviisiin korkeajännitekomponentteihin, joita käytetään muun muassa sähköajoneuvoissa, energiavarastoissa, teollisuusautomaation sovelluksissa, ilmailussa, merenkulussa ja uusiutuvan energian ratkaisuissa.

Tuotevalikoimaan kuuluu korkeajännite-DC-kontaktoreita, joiden virrankesto on jopa 1200 A ja jännitekesto jopa 1500 V. Näiden kontaktoreiden rakenne kestää äärimmäisiä olosuhteita, ja ne ovat saatavilla eri kokoonpanoissa, mukaan lukien kaksisuuntainen kytkentä ja apukoskettimet.

Rincon Power tarjoaa myös korkeajänniteakkujen katkaisijoita, joiden jatkuva virrankesto on jopa 800 A ja järjestelmäjännite jopa 1500 V. Ne ovat kaasutiiviitä ja suunniteltu turvalliseen toimintaan vaativissa ympäristöissä.

Tarkkaa virtamittausta varten yritys valmistaa fluxgate-virtasensoreita, jotka tarjoavat korkean tarkkuuden ja vakauden, ja soveltuvat erityisesti kontaktittomaan mittaukseen vähäisellä lämpötilavaikutuksella.

Lisäksi Rincon Power valmistaa korkeajänniterelays, joiden jänniteluokitus on jopa 100 kV ja virrankesto jopa 110 A. Nämä releet ovat RF-luokiteltuja ja saatavilla useissa kokoonpanoissa.
